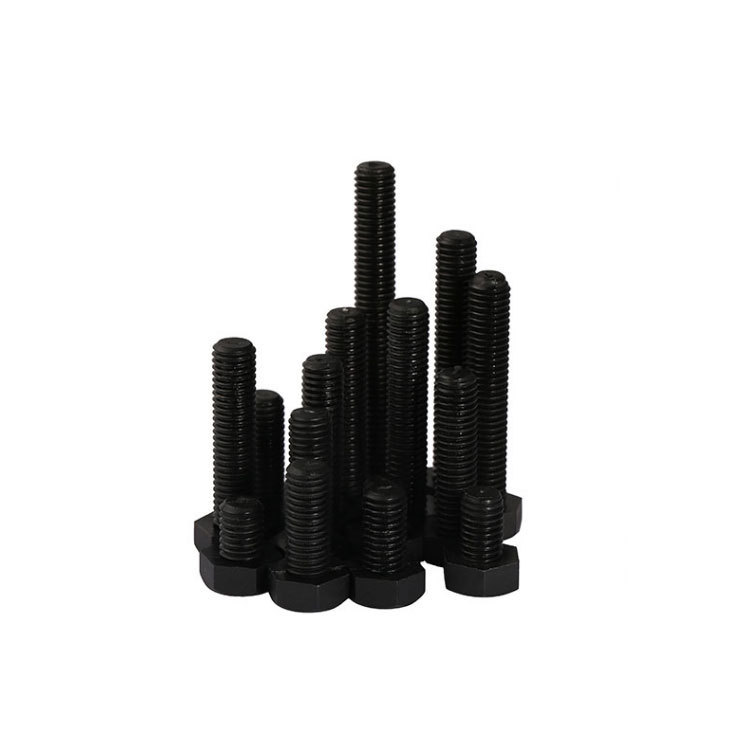

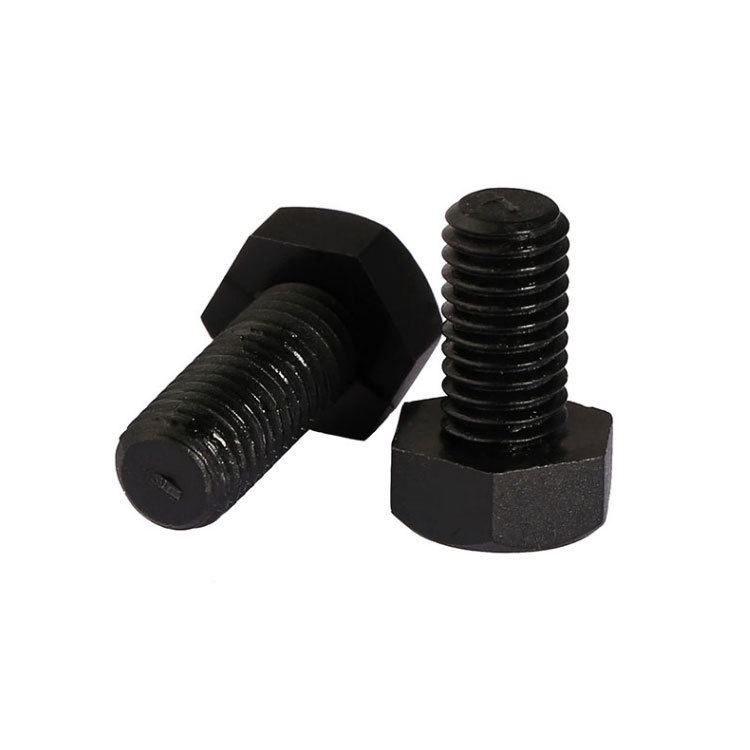

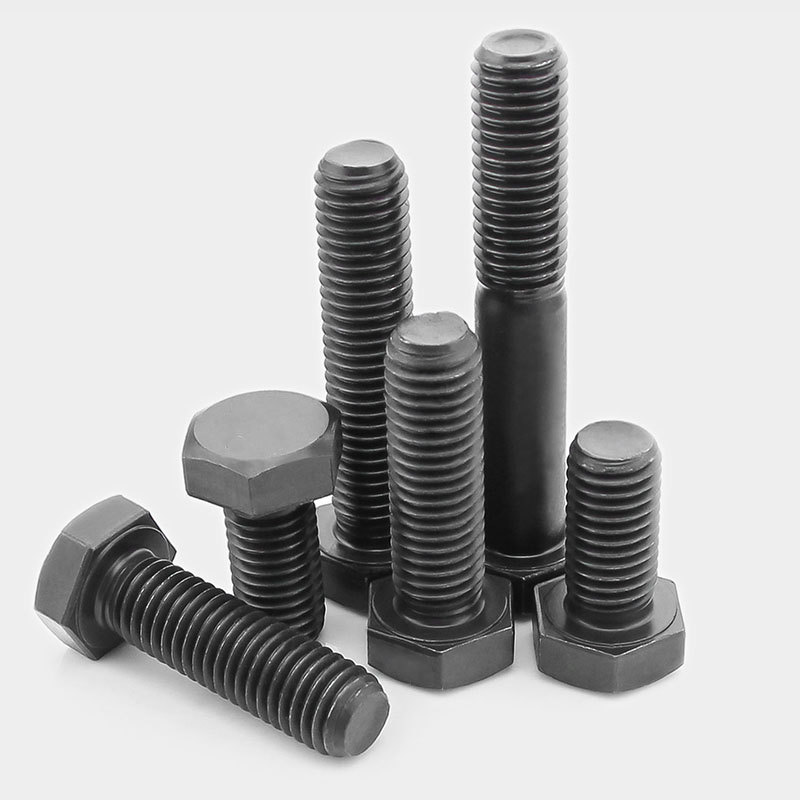

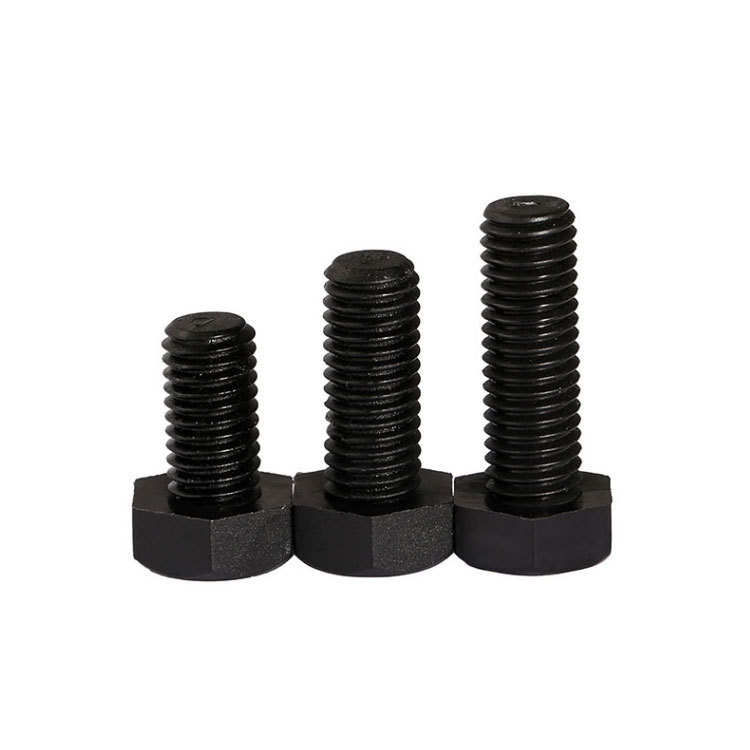

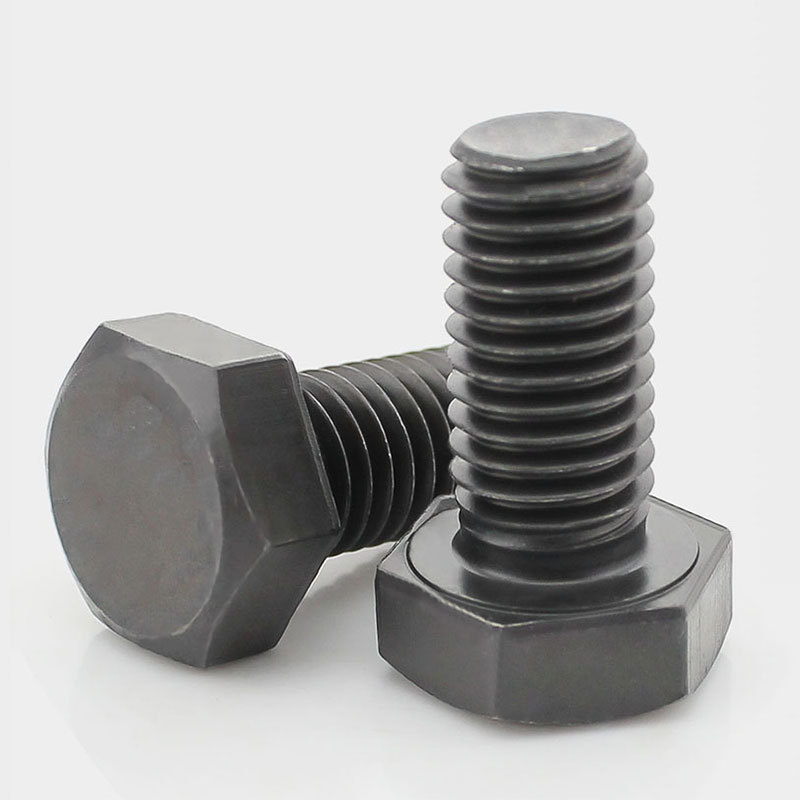

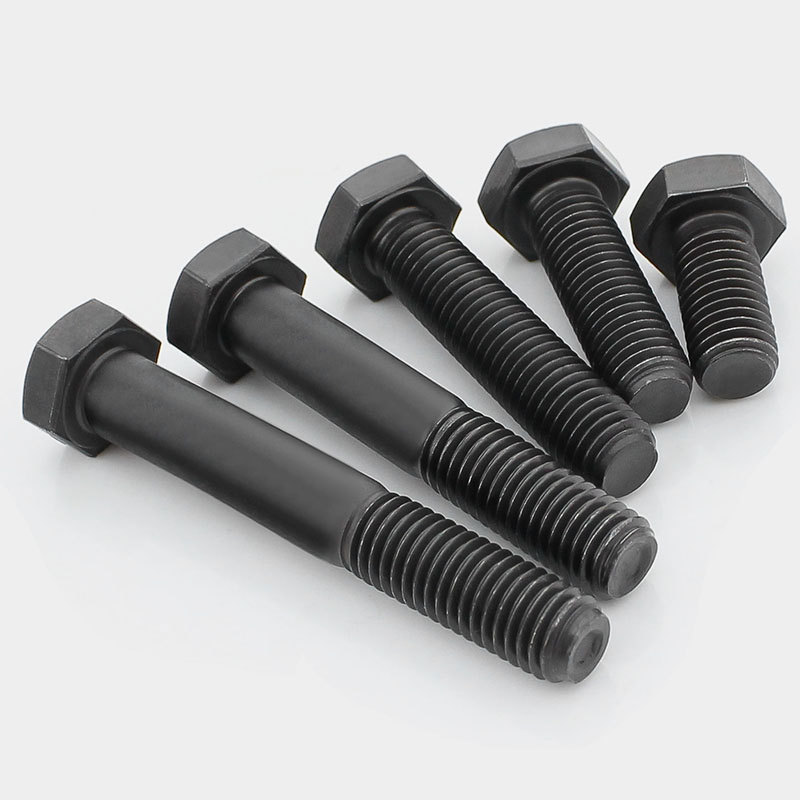

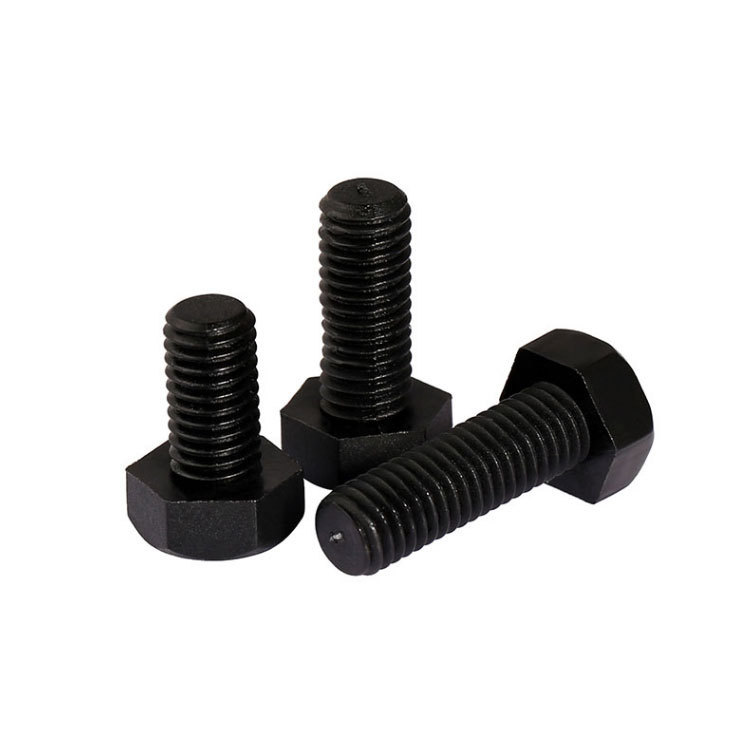

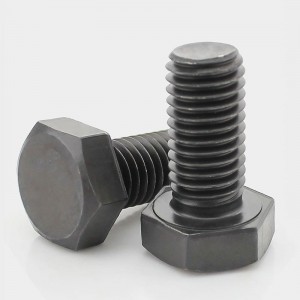

グレード 4.8 炭素鋼 DIN931 DIN933 四三酸化鉄六角ボルトの注目の画像
  • グレード 4.8 炭素鋼 DIN931 DIN933 四三酸化鉄六角ボルト
  • グレード 4.8 炭素鋼 DIN931 DIN933 四三酸化鉄六角ボルト
  • グレード 4.8 炭素鋼 DIN931 DIN933 四三酸化鉄六角ボルト
  • グレード 4.8 炭素鋼 DIN931 DIN933 四三酸化鉄六角ボルト
  • グレード 4.8 炭素鋼 DIN931 DIN933 四三酸化鉄六角ボルト
  • グレード 4.8 炭素鋼 DIN931 DIN933 四三酸化鉄六角ボルト
  • グレード 4.8 炭素鋼 DIN931 DIN933 四三酸化鉄六角ボルト
  • グレード 4.8 炭素鋼 DIN931 DIN933 四三酸化鉄六角ボルト

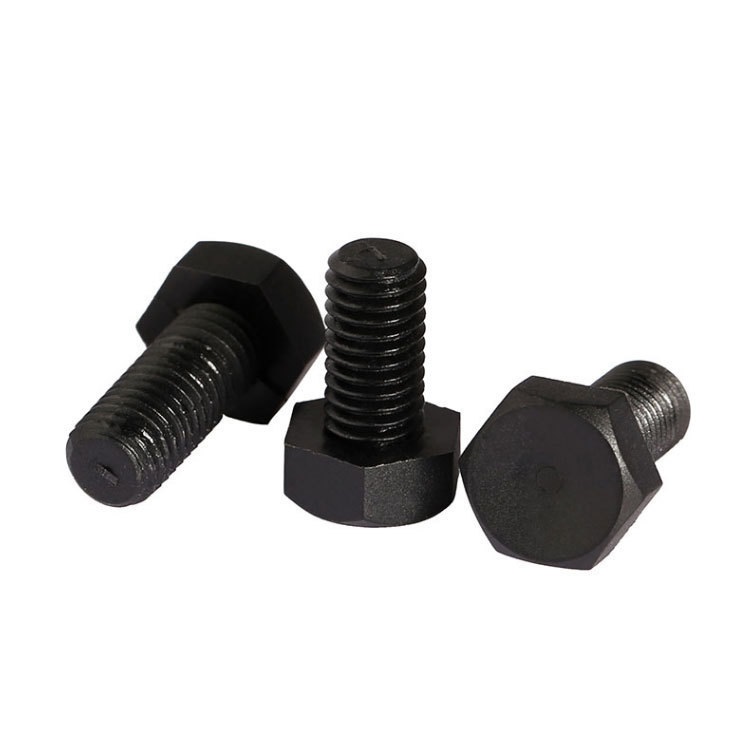

グレード 4.8 炭素鋼 DIN931 DIN933 四三酸化鉄六角ボルト


  • モック:
    テスト
  • 価格：
    テスト
  • パッケージ：
    テスト
  • エクスポートポート:
    テスト
  • 配送日：
    テスト
  • 支払方法：
    テスト
    • ダウンロード 全製品リスト

    製品の詳細

    製品タグ

    製品の写真と情報

    グレード 4.8 炭素鋼 DIN931 DIN933 四三酸化鉄六角ボルト (1)
    名前 六角ボルト
    規格 DIN ISO ANC BSW JISなど
    サイズ M3～M50
    長さ 15-500
    材料 炭素鋼・ステンレス鋼
    強度レベル 4.8 8.8 10.9 12.9 A2-70 A4-70 A4-80
    表面仕上げ ZPHDGBLACKダクロメットなど
    サンプル 利用可能
    グレード 4.8 炭素鋼 DIN931 DIN933 四三酸化鉄六角ボルト (5)
    グレード 4.8 炭素鋼 DIN931 DIN933 四三酸化鉄六角ボルト (2)
    グレード 4.8 炭素鋼 DIN931 DIN933 四三酸化鉄六角ボルト (3)
    グレード 4.8 炭素鋼 DIN931 DIN933 四三酸化鉄六角ボルト (4)

    製品規格

    詳細1
    六角頭太軸半ねじボルト M1.6-M39 DIN 931
    番手 M1.6 M2 M2.5 M3 (M3.5) M4 M5 M6 (M7) M8 M10 M12
    d
    P ピッチ 0.35 0.4 0.45 0.5 0.6 0.7 0.8 1 1 1.25 1.5 1.75
    b 参照 L≤125 9 10 11 12 13 14 16 18 20 22 26 30
    125＜L≦200 - - - - - - 22 24 26 28 32 36
    L＞200 - - - - - - - - - - 45 49
    c 最小 0.1 0.1 0.1 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15
    最大値 0.25 0.25 0.25 0.4 0.4 0.4 0.5 0.5 0.5 0.6 0.6 0.6
    だあ 最大値 2 2.6 3.1 3.6 4.1 4.7 5.7 6.8 7.8 9.2 11.2 13.7
    ds 最大値 = 公称値 1.6 2 2.5 3 3.5 4 5 6 7 8 10 12
    最小 クラスA 1.46 1.86 2.36 2.86 3.32 3.82 4.82 5.82 6.78 7.78 9.78 11.73
    クラスB - - - - - - - - - - - -
    dw 最小 クラスA 2.4 3.2 4.1 4.6 5.1 5.9 6.9 8.9 9.8 11.6 15.6 17.4
    クラスB - - - - - - - - - - - -
    そして 最小 クラスA 3.41 4.32 5.45 6.01 6.58 7.66 8.79 11.05 12.12 14.38 18.9 21.1
    クラスB - - - - - - - - - - - -
    k 公称 1.1 1.4 1.7 2 2.4 2.8 3.5 4 4.8 5.3 6.4 7.5
    クラスA 最小 0.98 1.28 1.58 1.88 2.28 2.68 3.35 3.85 4.65 5.15 6.22 7.32
    最大値 1.22 1.52 1.82 2.12 2.52 2.92 3.65 4.15 4.95 5.45 6.58 7.68
    クラスB 最小 - - - - - - - - - - - -
    最大値 - - - - - - - - - - - -
    k1 最小 0.7 0.9 1.1 1.3 1.6 1.9 2.28 2.63 3.19 3.54 4.28 5.05
    r 最小 0.1 0.1 0.1 0.1 0.1 0.2 0.2 0.25 0.25 0.4 0.4 0.6
    s 最大値 = 公称値 3.2 4 5 5.5 6 7 8 10 11 13 17 19
    最小 クラスA 3.02 3.82 4.82 5.32 5.82 6.78 7.78 9.78 10.73 12.73 16.73 18.67
    クラスB - - - - - - - - - - - -
    ねじの長さ b - - - - - - - - - - - -
    番手 (M14) M16 (M18) M20 (M22) M24 (M27) M30 (M33) M36 (M39)
    d
    P ピッチ 2 2 2.5 2.5 2.5 3 3 3.5 3.5 4 4
    b 参照 L≤125 34 38 42 46 50 54 60 66 72 78 84
    125＜L≦200 40 44 48 52 56 60 66 72 78 84 90
    L＞200 53 57 61 65 69 73 79 85 91 97 103
    c 最小 0.15 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.3
    最大値 0.6 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 1
    だあ 最大値 15.7 17.7 20.2 22.4 24.4 26.4 30.4 33.4 36.4 39.4 42.4
    ds 最大値 = 公称値 14 16 18 20 22 24 27 30 33 36 39
    最小 クラスA 13.73 15.73 17.73 19.67 21.67 23.67 - - - - -
    クラスB - 15.57 17.57 19.48 21.48 23.48 26.48 29.48 32.38 35.38 38.38
    dw 最小 クラスA 20.5 22.5 25.3 28.2 30 33.6 - - - - -
    クラスB - 22 24.8 27.7 29.5 33.2 38 42.7 46.6 51.1 55.9
    そして 最小 クラスA 24.49 26.75 30.14 33.53 35.72 39.98 - - - - -
    クラスB - 26.17 29.56 32.95 35.03 39.55 45.2 50.85 55.37 60.79 66.44
    k 公称 8.8 10 11.5 12.5 14 15 17 18.7 21 22.5 25
    クラスA 最小 8.62 9.82 11.28 12.28 13.78 14.78 - - - - -
    最大値 8.98 10.18 11.72 12.72 14.22 15.22 - - - - -
    クラスB 最小 - 9.71 11.15 12.15 13.65 14.65 16.65 18.28 20.58 8月22日 24.58
    最大値 - 10.29 11.85 12.85 14.35 15.35 17.35 19.12 21.42 22.92 25.42
    k1 最小 5.96 6.8 7.8 8.5 9.6 10.3 11.7 12.8 14.4 15.5 17.2
    r 最小 0.6 0.6 0.6 0.8 0.8 0.8 1 1 1 1 1
    s 最大値 = 公称値 22 24 27 30 32 36 41 46 50 55 60
    最小 クラスA 21.67 23.67 26.67 29.67 31.61 35.38 - - - - -
    クラスB - 23.16 26.16 29.16 31 35 40 45 49 53.8 58.8
    ねじの長さ b - - - - - - - - - - -
    詳細2
    全ねじ六角ボルト グレード A および B DIN 933
    ねじ仕様 M1.6 M2 M2.5 M3 (M3.5) M4 M5 M6 (M7) M8 M10 M12 (M14) M16
    d
    P ピッチ 0.35 0.4 0.45 0.5 0.6 0.7 0.8 1 1 1.25 1.5 1.75 2 2
    a 最大値 1.05 1.2 1.35 1.5 1.8 2.1 2.4 3 3 3.75 4.5 5.25 6 6
    c 最小 0.1 0.1 0.1 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.2
    最大値 0.25 0.25 0.25 0.4 0.4 0.4 0.5 0.5 0.5 0.6 0.6 0.6 0.6 0.8
    だあ 最大値 2 2.6 3.1 3.6 4.1 4.7 5.7 6.8 7.8 9.2 11.2 13.7 15.7 17.7
    dw クラスA 最小 2.4 3.2 4.1 4.6 5.1 5.9 6.9 8.9 9.6 11.6 15.6 17.4 20.5 22.5
    クラスB 最小 - - - - - 5.7 6.7 8.7 9.4 11.4 15.4 17.2 20.1 22
    そして クラスA 最小 3.41 4.32 5.45 6.01 6.58 7.66 8.79 11.05 12.12 14.38 18.9 21.1 24.49 26.75
    クラスB 最小 - - - - - 7.5 8.63 10.89 11.94 14.2 18.72 20.88 23.91 26.17
    k 公称 1.1 1.4 1.7 2 2.4 2.8 3.5 4 4.8 5.3 6.4 7.5 8.8 10
    クラスA 最小 0.98 1.28 1.58 1.88 2.28 2.68 3.35 3.85 4.65 5.15 6.22 7.32 8.62 9.82
    最大値 1.22 1.52 1.82 2.12 2.52 2.92 3.65 4.15 4.95 5.45 6.56 7.68 8.98 10.18
    クラスB 最小 - - - - - 2.6 3.26 3.76 4.56 5.06 6.11 7.21 8.51 9.71
    最大値 - - - - - 3 3.74 4.24 5.04 5.54 6.69 7.79 9.09 10.29
    k1 最小 0.7 0.9 1.1 1.3 1.6 1.9 2.28 2.63 3.19 3.54 4.28 5.05 5.96 6.8
    r 最小 0.1 0.1 0.1 0.1 0.1 0.2 0.2 0.25 0.25 0.4 0.4 0.6 0.6 0.6
    s 最大値 = 公称値 3.2 4 5 5.5 6 7 8 10 11 13 17 19 22 24
    クラスA 最小 3.02 3.82 4.82 5.32 5.82 6.78 7.78 9.78 10.73 12.73 16.73 18.67 21.67 23.67
    クラスB 最小 - - - - - 6.64 7.64 9.64 10.57 12.57 16.57 18.48 21.16 23.16
    鋼鉄の重量 1,000 個 ≈ kg - - - - - - - - - - - - - -
    ねじ仕様 (M18) M20 (M22) M24 (M27) M30 (M33) M36 (M39) M42 (M45) M48 (M52)
    d
    P ピッチ 2.5 2.5 2.5 3 3 3.5 3.5 4 4 4.5 4.5 5 5
    a 最大値 7.5 7.5 7.5 9 9 10.5 10.5 12 12 13.5 13.5 15 15
    c 最小 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.3 0.3 0.3 0.3 0.3
    最大値 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 1 1 1 1 1
    だあ 最大値 20.2 22.4 24.4 26.4 30.4 33.4 36.4 39.4 42.4 45.6 48.6 52.6 56.6
    dw クラスA 最小 25.3 28.2 30 33.6 - - - - - - - - -
    クラスB 最小 24.8 27.7 29.5 33.2 38 42.7 46.5 51.1 55.9 59.9 64.7 69.4 74.2
    そして クラスA 最小 30.14 33.53 35.72 39.98 - - - - - - - - -
    クラスB 最小 29.56 32.95 35.03 39.55 45.2 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25
    k 公称 11.5 12.5 14 15 17 18.7 21 22.5 25 26 28 30 33
    クラスA 最小 11.28 12.28 13.78 14.78 - - - - - - - - -
    最大値 11.72 12.72 14.22 15.22 - - - - - - - - -
    クラスB 最小 11.15 12.15 13.65 14.65 16.65 18.28 20.58 8月22日 24.58 25.58 27.58 29.58 32.5
    最大値 11.85 12.85 14.35 15.35 17.35 19.12 21.42 22.92 25.42 26.42 28.42 30.42 33.5
    k1 最小 7.8 8.5 9.6 10.3 11.7 12.8 14.4 15.5 17.2 17.9 19.3 20.9 22.8
    r 最小 0.6 0.8 0.8 0.8 1 1 1 1 1 1.2 1.2 1.6 1.6
    s 最大値 = 公称値 27 30 32 36 41 46 50 55 60 65 70 75 80
    クラスA 最小 26.67 29.67 31.61 35.38 - - - - - - - - -
    クラスB 最小 26.15 29.16 31 35 40 45 49 53.8 58.8 63.1 68.1 73.1 78.1
    鋼鉄の重量 1,000 個 ≈ kg - - - - - - - - - - - - -

    私たちについて

    ダバンファスナー 河北城宜工程材料有限公司の完全子会社です。
    当社の親会社はファスナー製造において 21 年の経験があり、ISO9001 ISO14001 ISO45001 SGS 認証を取得しています。
    私たちは、ユーザーのニーズを満たす競争力のある製品をお客様に提供することに重点を置いています。
    --- 工場価格、中間価格差の 15 ～ 30% 節約。
    --- 154 か国に輸出し、累計 1800 以上の顧客にサービスを提供し、豊富な輸出経験
    --- 在庫は5000トン、月あたり最大3000トン、平均納期は7〜20日です。
    --- 25人のアフターセールスチームがすべてのアフターセールス問題を解決します

    0 リスクコミットメント
    --- 商品到着後、商品の品質や梱包に問題があった場合は、
    問題の解決に協力し、30日以内に無条件で損失を補償します。

    私たちの付加価値
    --- 中国では、無料の工場検査サービスを提供します。
