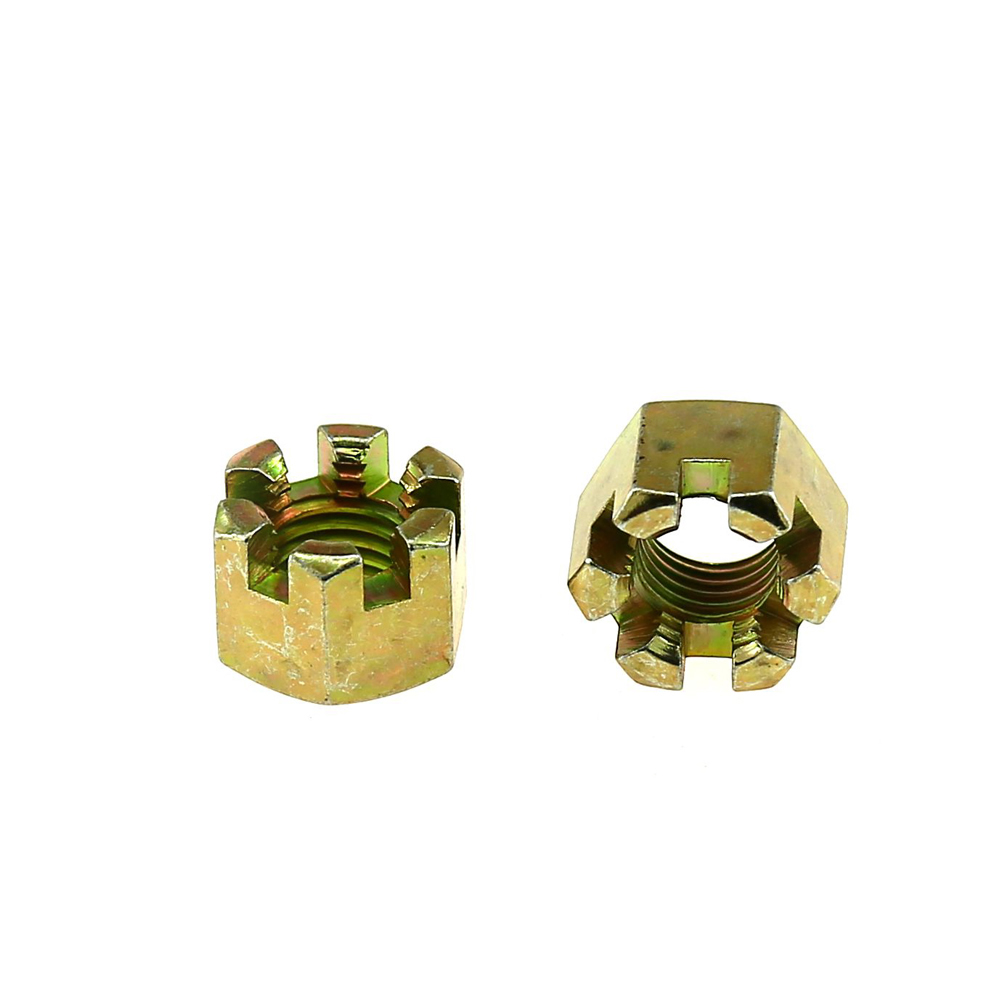

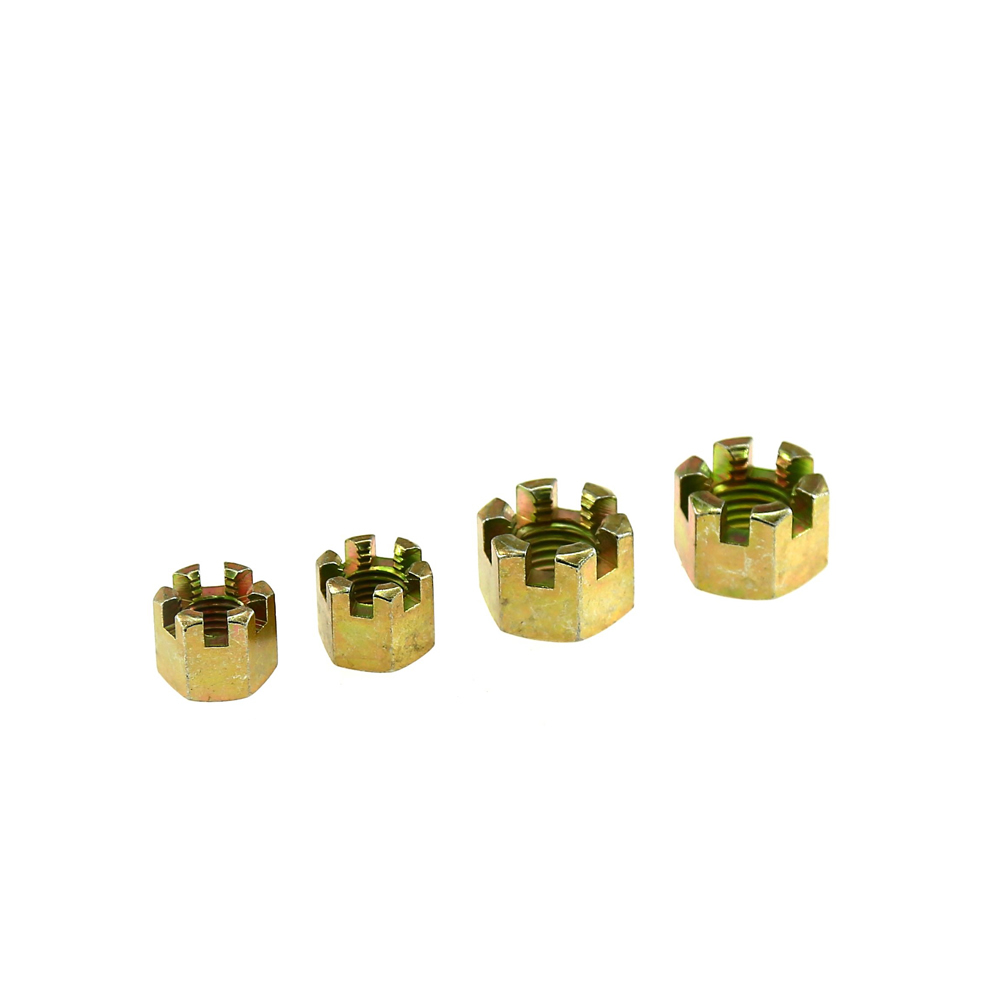

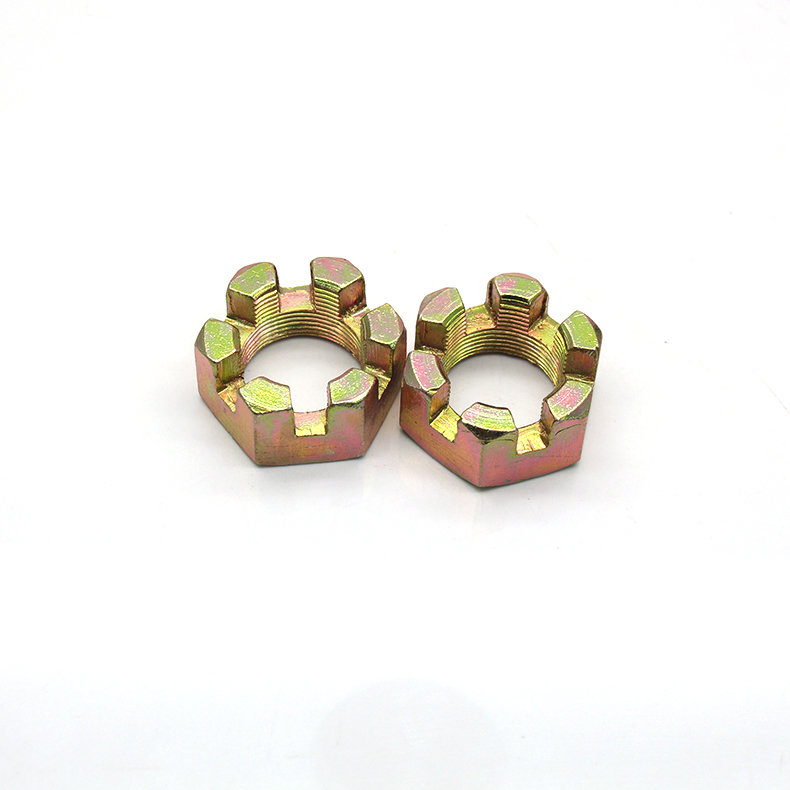

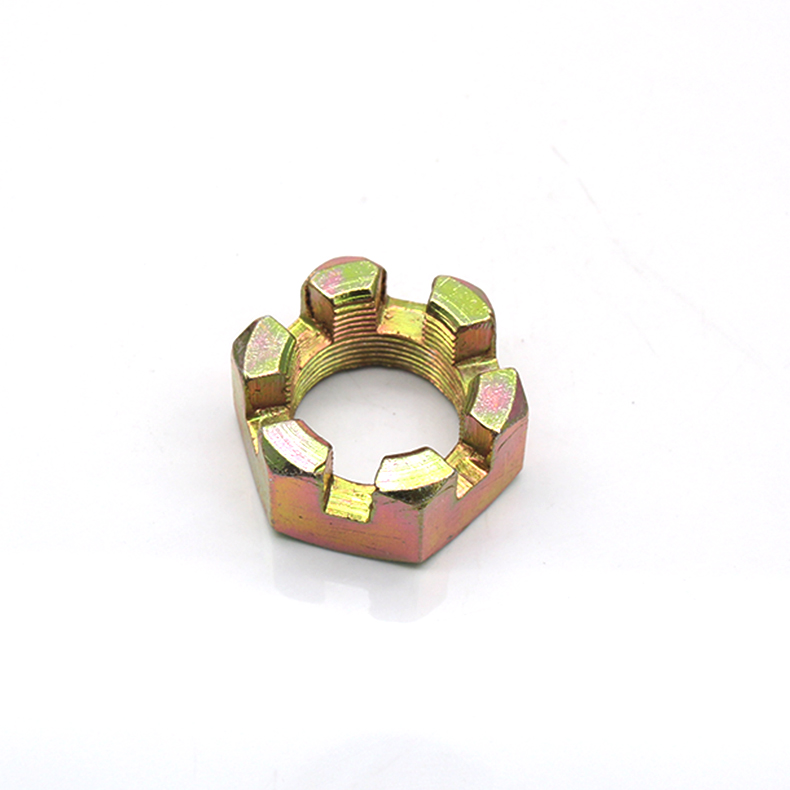

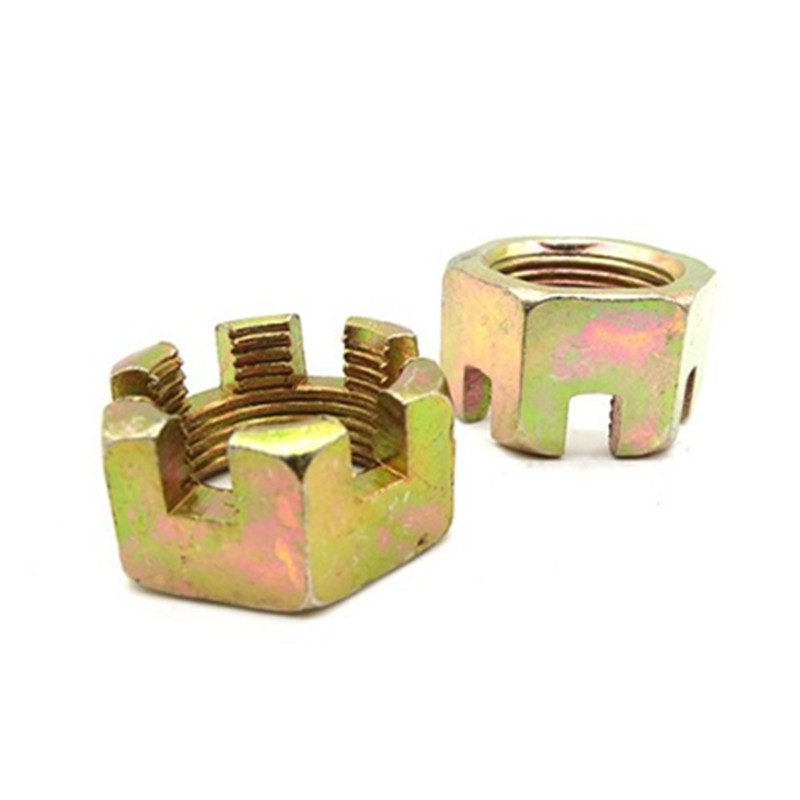

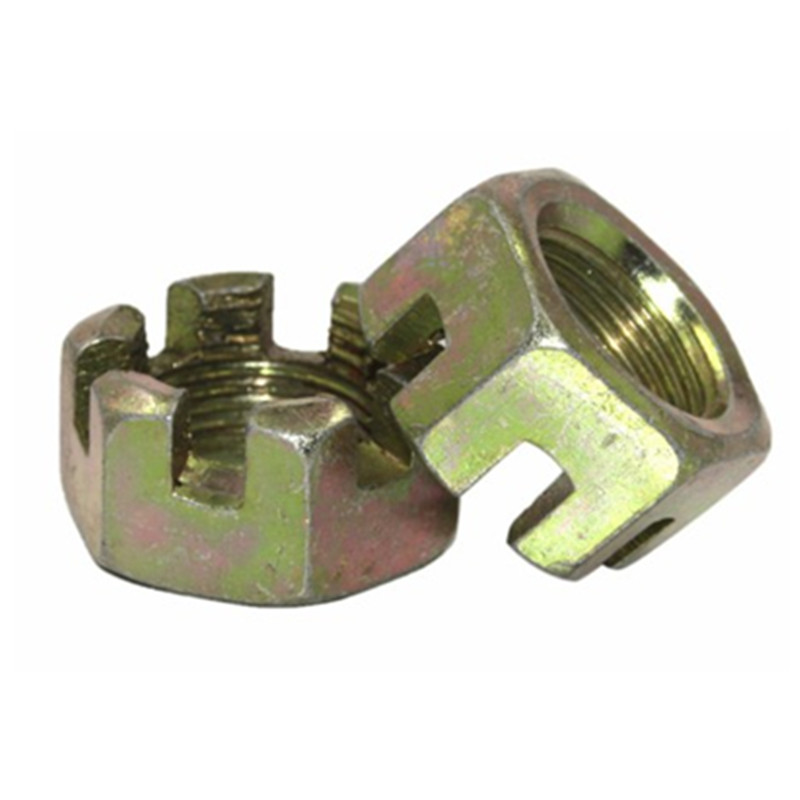

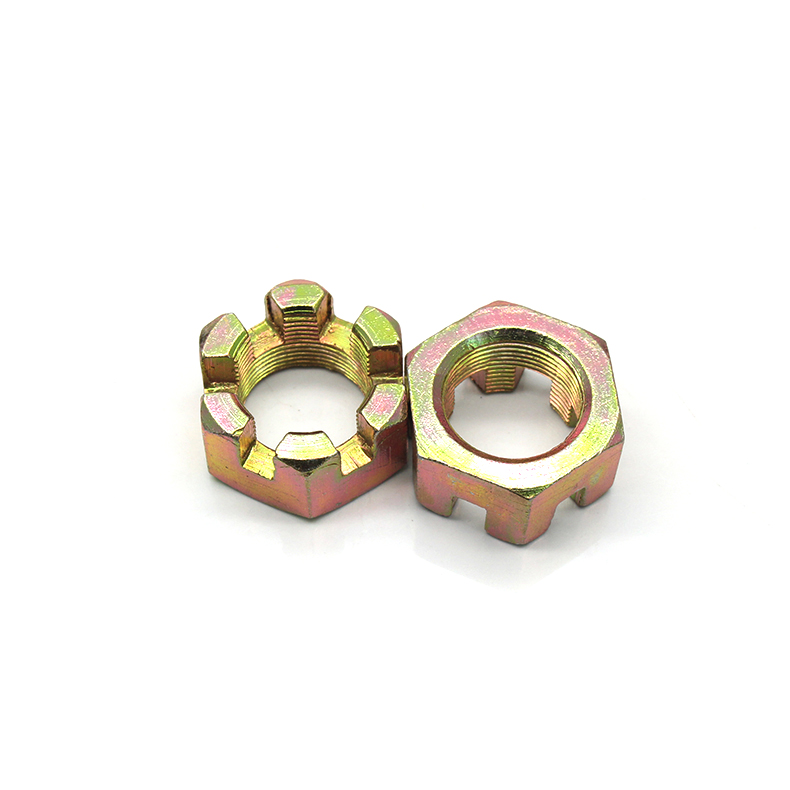

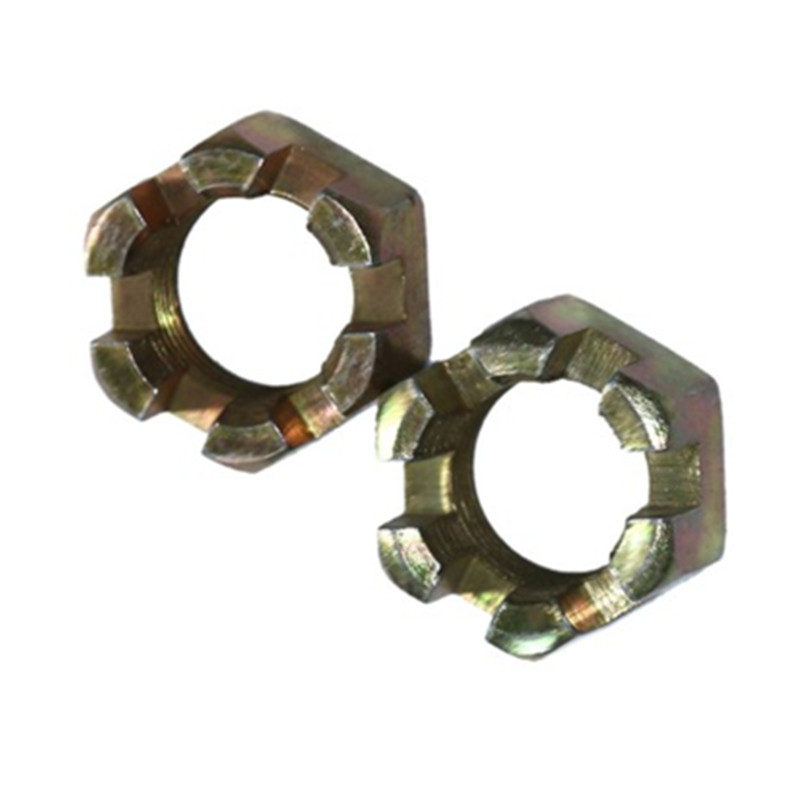

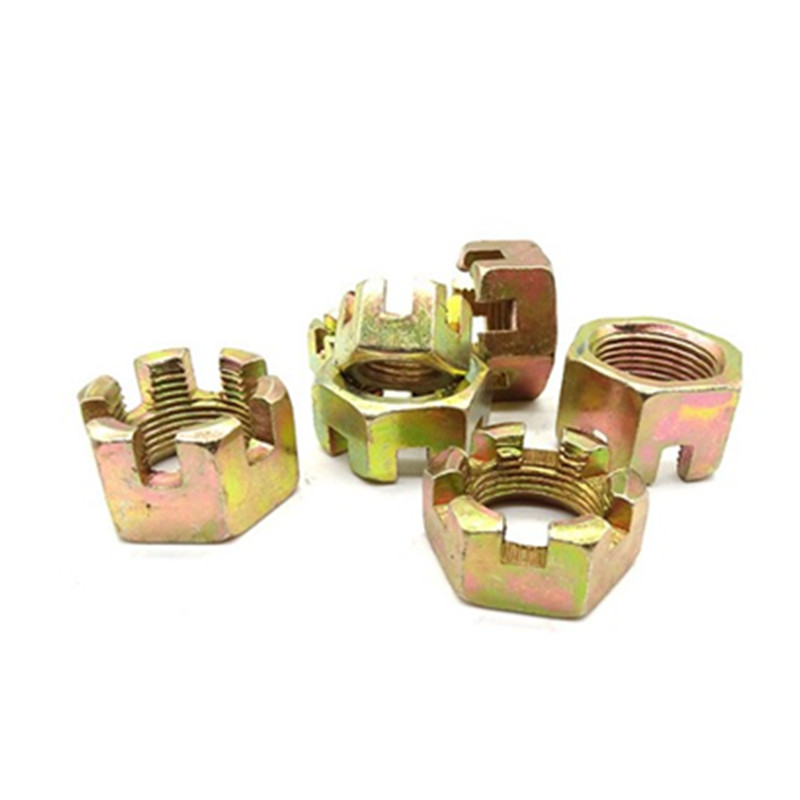

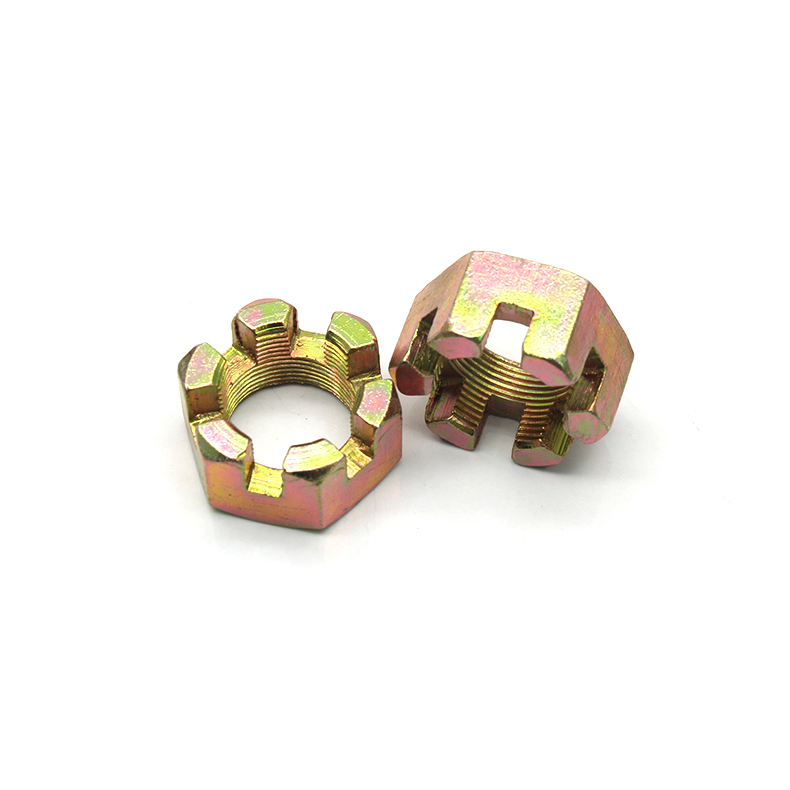

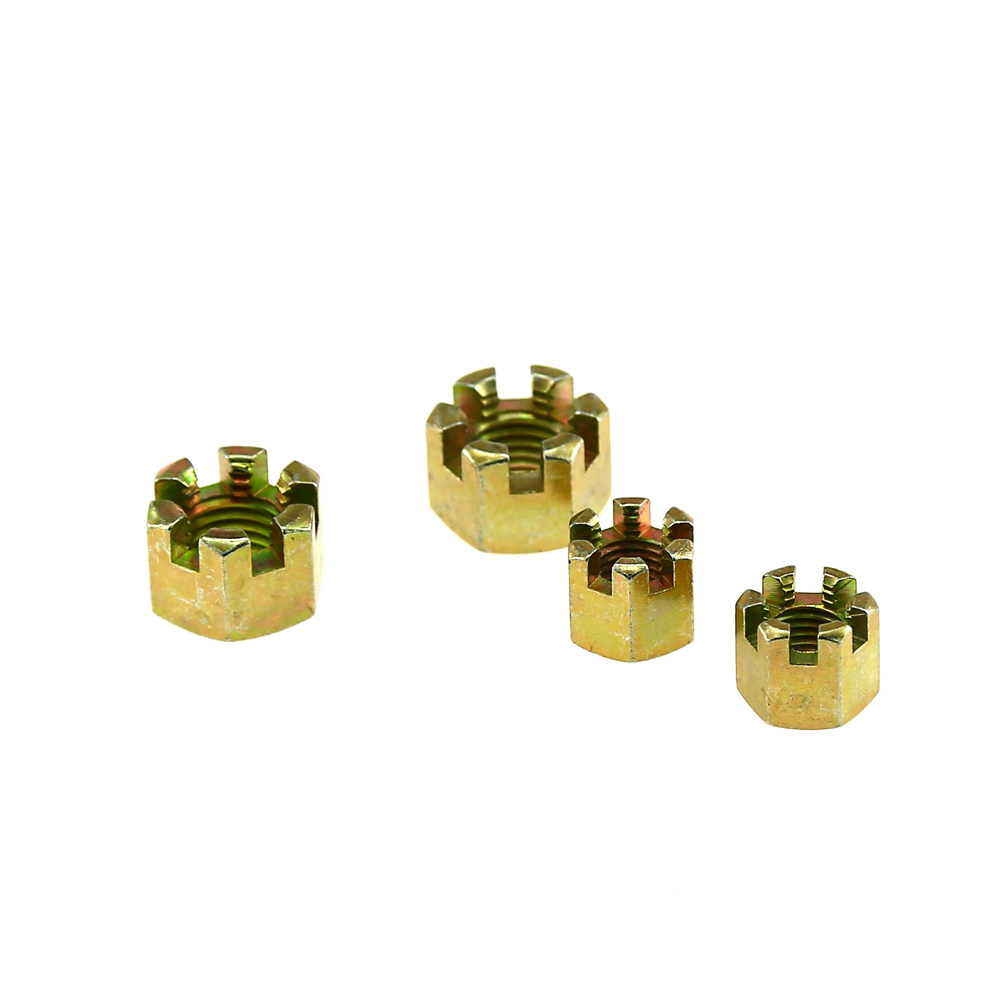

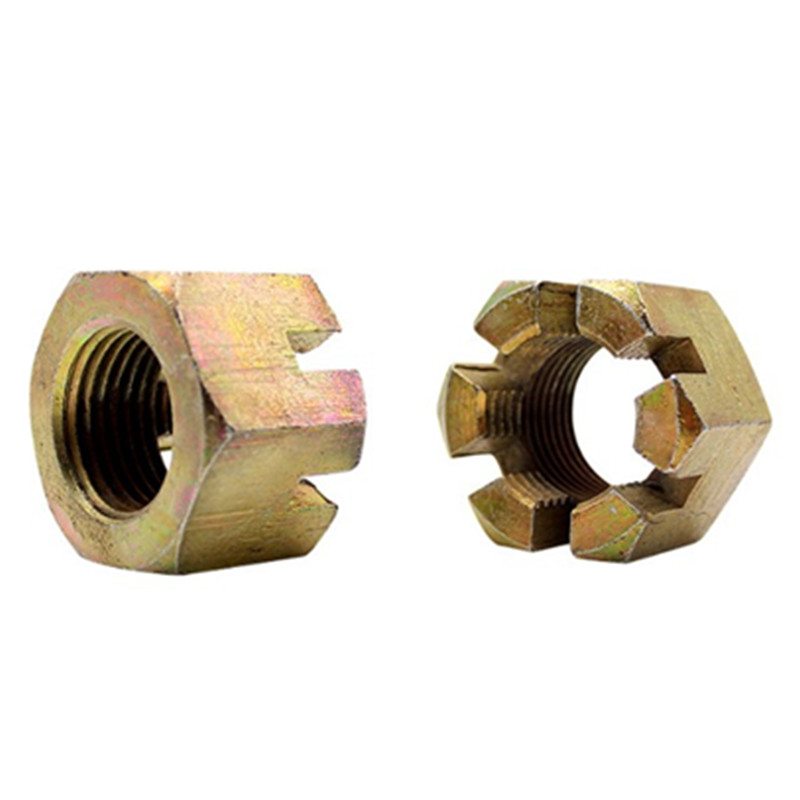

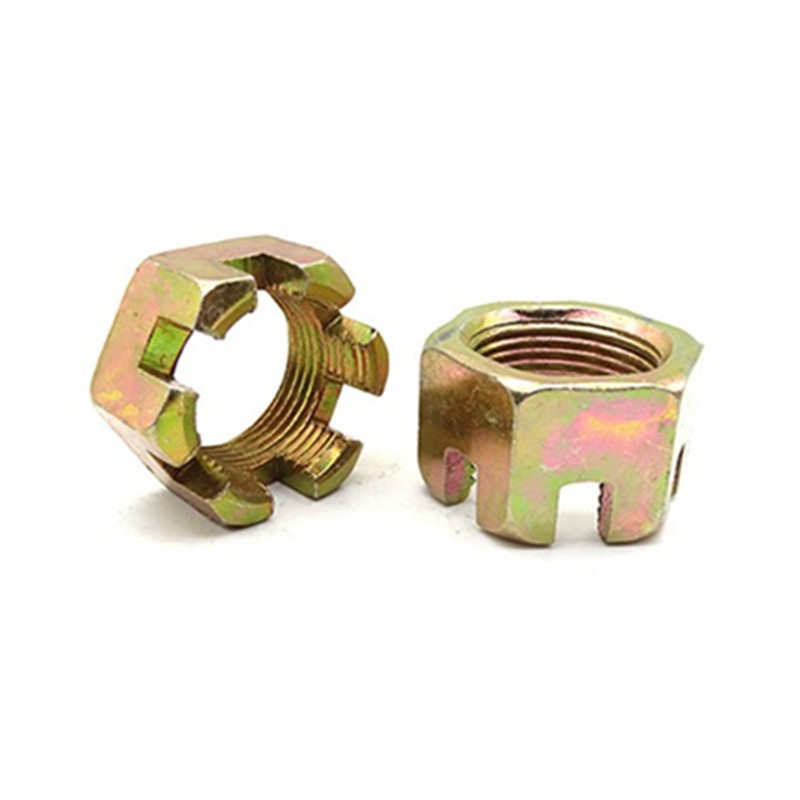

שֵׁם | אגוזי טירה |
תקנים | DIN ISO ANC BSW JIS וכו'. |
גודל | M3-M50 |
אורך | 8-32 |
חומרים | פלדת פחמן/נירוסטה |
רמת חוזק | 4 5 8 10 12 A2-70 A4-70 A4-80 וכו'. |
גימור פני השטח | ZPHDGBLACKDacromet וכו'. |
דגימות | זמין |
אגוזים מחורצים משושה DIN 935 | ||||||||||||||
גודל חוט | M4 | M5 | M6 | (M7) | M8 | M10 | M10 | M12 | M12 | (M14) | (M14) | M16 | ||
d | ||||||||||||||
P | גובה גובה (גס) | 0.7 | 0.8 | 1 | 1 | 1.25 | 1.5 | 1.5 | 1.75 | 1.75 | 2 | 2 | 2 | |
שיניים עדינות | - | - | - | - | 1 | 1.25 | 1.25 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | ||
שיניים עדינות | - | - | - | - | - | 1 | 1 | 1.25 | 1.25 | - | - | - | ||
ד א | מִינִימוּם | 4 | 5 | 6 | 7 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | 16 | |
ערך מקסימלי | 4.6 | 5.75 | 6.75 | 7.75 | 8.75 | 10.8 | 10.8 | 13 | 13 | 15.1 | 15.1 | 17.3 | ||
מ _ | ערך מקסימלי | / | / | / | / | / | / | / | 16 | 17 | 18 | 19 | עשרים ושתיים | |
מִינִימוּם | / | / | / | / | / | / | / | 15.57 | 16.57 | 17.57 | 18.48 | 21.48 | ||
dw | מִינִימוּם | 5.8 | 6.8 | 8.8 | 9.5 | 11.3 | 14.3 | 15.3 | 16.2 | 17.2 | 19.2 | 20.2 | 22.2 | |
ו | מִינִימוּם | 7.66 | 8.79 | 11.05 | 12.12 | 14.38 | 17.77 | 18.9 | 20.03 | 21.1 | 23.35 | 24.49 | 26.75 | |
m | מקסימום = נומינלי | 5 | 6 | 7.5 | 8 | 9.5 | 12 | 12 | 15 | 15 | 16 | 16 | 19 | |
מִינִימוּם | 4.7 | 5.7 | 7.14 | 7.64 | 9.14 | 11.57 | 11.57 | 14.57 | 14.57 | 15.57 | 15.57 | 18.48 | ||
מ 1 | 2.3 | 3 | 3.8 | 4.2 | 4.9 | 6.1 | 6.1 | 7.7 | 7.7 | 8.2 | 8.2 | 9.8 | ||
n | מִינִימוּם | 1.2 | 1.4 | 2 | 2 | 2.5 | 2.8 | 2.8 | 3.5 | 3.5 | 3.5 | 3.5 | 4.5 | |
ערך מקסימלי | 1.45 | 1.65 | 2.25 | 2.25 | 2.75 | 3.05 | 3.05 | 3.8 | 3.8 | 3.8 | 3.8 | 4.8 | ||
s | מקסימום = נומינלי | 7 | 8 | 10 | 11 | 13 | 16 | 17 | 18 | 19 | עשרים ואחת | עשרים ושתיים | עשרים וארבע | |
מִינִימוּם | 6.78 | 7.78 | 9.78 | 10.73 | 12.73 | 15.73 | 16.73 | 17.73 | 18.67 | 20.67 | 21.67 | 23.67 | ||
in | מִינִימוּם | 2.9 | 3.7 | 4.7 | 5.2 | 6.14 | 7.64 | 7.64 | 9.64 | 9.64 | 10.57 | 10.57 | 12.57 | |
ערך מקסימלי | 3.2 | 4 | 5 | 5.5 | 6.5 | 8 | 8 | 10 | 10 | 11 | 11 | 13 | ||
הקלד ② | סיכות חוצה לפי DIN 94 | 1x10 | 1.2x12 | 1.6x14 | 1.6x14 | 2x16 | 2.5x20 | 2.5x20 | 3.2x22 | 3.2x22 | 3.2x25 | 3.2x25 | 4x28 | |
אלף חתיכות (פלדה)≈ק"ג | 1.12 | 2.3 | 3.16 | 3.96 | 7.35 | 15.8 | 15.8 | 20 | 20 | 27 | 27 | 38.9 | ||
גודל חוט | (M18) | M20 | (M22) | (M22) | M24 | (M27) | M30 | (M33) | M36 | (M39) | M42 | (M45) | ||
d | ||||||||||||||
P | גובה גובה (גס) | 2.5 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | 4.5 | 4.5 | |
שיניים עדינות | 1.5 | 2 | 1.5 | 1.5 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | ||
שיניים עדינות | 2 | 1.5 | 2 | 2 | - | - | - | - | - | - | - | - | ||
ד א | מִינִימוּם | 18 | 20 | עשרים ושתיים | עשרים ושתיים | עשרים וארבע | 27 | 30 | 33 | 36 | 39 | 42 | 45 | |
ערך מקסימלי | 19.5 | 21.6 | 23.8 | 23.8 | 25.9 | 29.2 | 32.4 | 35.6 | 38.9 | 42.1 | 45.4 | 48.6 | ||
מ _ | ערך מקסימלי | 25 | 28 | 30 | 32 | 34 | 38 | 42 | 46 | 50 | 55 | 58 | 62 | |
מִינִימוּם | 24.3 | 27.3 | 29.3 | 31 | 33 | 37 | 41 | 45 | 49 | 53.8 | 56.8 | 60.8 | ||
dw | מִינִימוּם | 24.8 | 27.7 | 29.5 | 31.3 | 33.2 | 38 | 42.7 | 46.6 | 51.1 | 55.9 | 60.6 | 64.7 | |
ו | מִינִימוּם | 29.56 | 32.95 | 35.03 | 37.29 | 39.55 | 45.2 | 50.85 | 55.37 | 60.79 | 66.44 | 71.3 | 76.95 | |
m | מקסימום = נומינלי | עשרים ואחת | עשרים ושתיים | 26 | 26 | 27 | 30 | 33 | 35 | 38 | 40 | 46 | 48 | |
מִינִימוּם | 20.16 | 21.16 | 25.16 | 25.16 | 26.16 | 29.16 | 32 | 34 | 37 | 39 | 45 | 47 | ||
מ 1 | 11.2 | 11.9 | 13.5 | 13.5 | 14.2 | 16.6 | 18.2 | 19.8 | 21.9 | 23.5 | 25.9 | 27.5 | ||
n | מִינִימוּם | 4.5 | 4.5 | 5.5 | 5.5 | 5.5 | 5.5 | 7 | 7 | 7 | 7 | 9 | 9 | |
ערך מקסימלי | 4.8 | 4.8 | 5.8 | 5.8 | 5.8 | 5.8 | 7.36 | 7.36 | 7.36 | 7.36 | 9.36 | 9.36 | ||
s | מקסימום = נומינלי | 27 | 30 | 32 | 34 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | |
מִינִימוּם | 26.16 | 29.16 | 31 | 33 | 35 | 40 | 45 | 49 | 53.8 | 58.8 | 63.1 | 68.1 | ||
in | מִינִימוּם | 14.57 | 15.57 | 17.57 | 17.57 | 18.48 | 21.48 | 23.48 | 25.48 | 28.48 | 30.28 | 33.38 | 35.38 | |
ערך מקסימלי | 15 | 16 | 18 | 18 | 19 | עשרים ושתיים | עשרים וארבע | 26 | 29 | 31 | 34 | 36 | ||
הקלד ② | סיכות חוצה לפי DIN 94 | 4x32 | 4x36 | 5x36 | 5x36 | 5x40 | 5x45 | 6.3x50 | 6.3x56 | 6.3x63 | 6.3x71 | 8x71 | 8x80 | |
אלף חתיכות (פלדה)≈ק"ג | 57.5 | 75.2 | 93 | 93 | 131 | 192 | 264 | 333 | 447 | 584 | 710 | 860 | ||
גודל חוט | M48 | (M52) | M56 | (M60) | M64 | (M68) | M72 | (M76) | M80 | (M85) | M90 | M100 | ||
d | ||||||||||||||
P | גובה גובה (גס) | 5 | 5 | 5.5 | 5.5 | 6 | 6 | - | - | - | - | - | - | |
שיניים עדינות | 3 | 3 | 4 | 4 | 4 | 4 | 6 | 6 | 6 | 6 | 6 | 6 | ||
שיניים עדינות | - | - | - | - | - | - | 4 | 4 | 4 | 4 | 4 | 4 | ||
ד א | מִינִימוּם | 48 | 52 | 56 | 60 | 64 | 68 | 72 | 76 | 80 | 85 | 90 | 100 | |
ערך מקסימלי | 51.8 | 56.2 | 61 | 64.8 | 69.1 | 73.4 | 77.8 | 82.1 | 86.4 | 91.8 | 97.2 | 108 | ||
מ _ | ערך מקסימלי | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 120 | 130 | |
מִינִימוּם | 63.8 | 68.8 | 73.8 | 78.8 | 83.6 | 88.6 | 93.6 | 98.6 | 103.6 | 108.6 | 118.6 | 128.4 | ||
dw | מִינִימוּם | 69.4 | 74.2 | 78.7 | 83.4 | 88.2 | 92.9 | 97.7 | 102.4 | 107.2 | 111.9 | 121.1 | 135.4 | |
ו | מִינִימוּם | 82.6 | 88.25 | 93.56 | 99.21 | 104.86 | 110.51 | 116.16 | 121.81 | 127.46 | 133.11 | 144.08 | 161.02 | |
m | מקסימום = נומינלי | 50 | 54 | 57 | 63 | 66 | 69 | 73 | 76 | 79 | 88 | 92 | 100 | |
מִינִימוּם | 49 | 52.8 | 55.8 | 61.8 | 64.8 | 67.8 | 71.8 | 74.8 | 77.8 | 86.6 | 90.6 | 98.6 | ||
מ 1 | 29.1 | 32.3 | 34.7 | 37.1 | 39.3 | 41.7 | 44.9 | 47.3 | 49.7 | 52.9 | 56.1 | 62.5 | ||
n | מִינִימוּם | 9 | 9 | 9 | 11 | 11 | 11 | 11 | 11 | 11 | 14 | 14 | 14 | |
ערך מקסימלי | 9.36 | 9.36 | 9.36 | 11.43 | 11.43 | 11.43 | 11.43 | 11.43 | 11.43 | 14.43 | 14.43 | 14.43 | ||
s | מקסימום = נומינלי | 75 | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | 130 | 145 | |
מִינִימוּם | 73.1 | 78.1 | 82.8 | 87.8 | 92.8 | 97.8 | 102.8 | 107.8 | 112.8 | 117.8 | 127.5 | 142.5 | ||
in | מִינִימוּם | 37.38 | 41.38 | 44.38 | 47.38 | 50.26 | 53.26 | 57.26 | 60.26 | 63.26 | 67.26 | 71.26 | 79.26 | |
ערך מקסימלי | 38 | 42 | 45 | 48 | 51 | 54 | 58 | 61 | 64 | 68 | 72 | 80 | ||
הקלד ② | סיכות חוצה לפי DIN 94 | 8x80 | 8x90 | 8x100 | 10x100 | 10x100 | 10x112 | 10x112 | 10x125 | 10x140 | 13x140 | 13x140 | 13x160 | |
אלף חתיכות (פלדה)≈ק"ג | 1060 | 1300 | 1500 | 1800 | 2150 | 2500 | 2900 | 3300 | 3700 | 4100 | 5450 | 7600 | ||
①, מספר חריצים: | ||||||||||||||
≤M39: 6 חריצים | ||||||||||||||
M42~M68: 8 חריצים | ||||||||||||||
≥M72: 10 חריצים | ||||||||||||||
②, אורך הסיכה המפוצלת הוא לעיון בלבד |
מחברי Dabang היא חברה בת בבעלות מלאה של Hebei Chengyi Engineering Materials Co., Ltd.
לחברת האם שלנו ניסיון של 21 שנים בייצור מחברים והיא מוסמכת ISO9001 ISO14001 ISO45001 SGS.
אנו מתמקדים באספקת ללקוחות מוצרים תחרותיים העונים על צרכי המשתמש.
--- מחיר מפעל, חיסכון של 15-30% מהפרש מחיר המתווך.
--- יצוא ל-154 מדינות, משרת במצטבר 1800+ לקוחות, ניסיון יצוא עשיר
--- 5000 טון במלאי, עד 3000 טון לחודש, זמן אספקה ממוצע 7-20 ימים.
--- צוות לאחר המכירה של 25 אנשים, פותר את כל בעיות לאחר המכירה
0 מחויבות לסיכון
--- אם נמצאו בעיות איכות המוצר והאריזה לאחר קבלת הסחורה,
לעזור לפתור את הבעיה ולפצות ללא תנאי את ההפסד תוך 30 יום.
הערך המוסף שלנו
--- בסין, לספק לך שירותי בדיקת מפעל בחינם.
